Eksperimentalna analiza performansi pneumatskog prenošenja pod različitim gradijentima tlaka

Upneumatski sustavi za prijenos, gradijent tlaka je kritični parametar koji opisuje stanje protoka plina i čvrste čestice u cjevovodima. Izravno odražava potrošnju energije potrebne za prevladavanje otpornosti tijekom prenošenja i značajno utječe na učinkovitost, stabilnost i isplativost. Stoga je dubinska istraživanja o performansama sustava pod različitim gradijentima tlaka ključna za optimizaciju dizajna, poboljšanje operativne učinkovitosti, smanjenje potrošnje energije i minimiziranje gubitka materijala. Ovaj članak prikazuje eksperimentalnu analizu kako varijacije gradijenta tlaka utječu na performanse pneumatske prenošenja.

Osnove pneumatskog prenošenja i gradijenta tlaka

Kako djeluje pneumatsko prenošenje

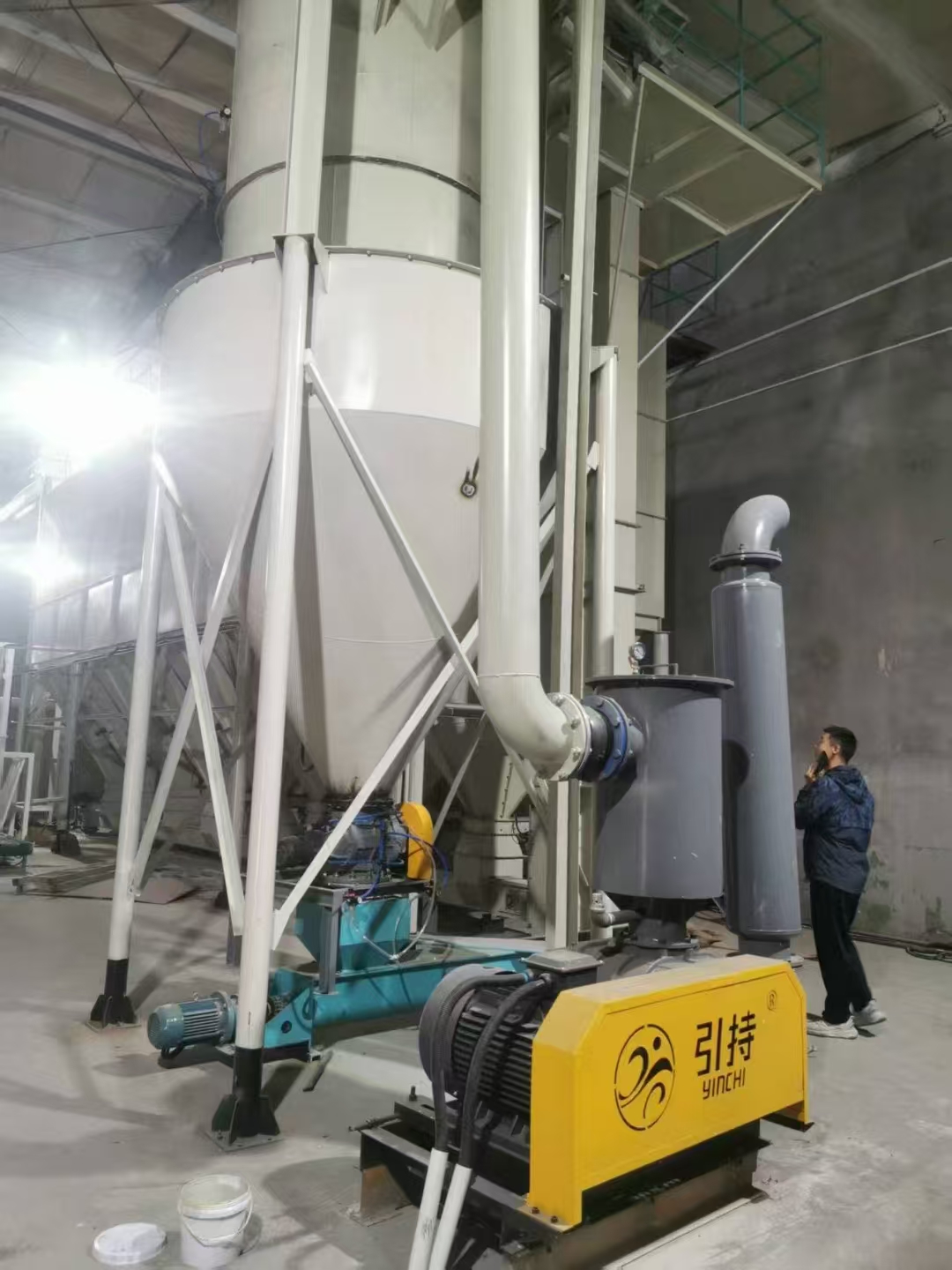

Pneumatski sustavi za prijenosPrvenstveno koristite opremu za izvor zraka (npr. Puhači, kompresori) za stvaranje velike brzine zraka, pokrećući zrnate materijale kroz zatvorene cjevovode. Na temelju omjera krutog plina i brzine protoka, pneumatsko prenošenje kategorizirano je u dvije glavne vrste:

• Prenošenje razrijeđene faze: nizak omjer krutog plina, visoka brzina plina, čestice suspendirane u protoku zraka. Idealno za prijenos materijala kratke udaljenosti, niske gustoće.
• Prenošenje guste faze: visoki omjer čvrstog plina, manja brzina plina, čestice se kreću u čepovima ili slojevima. Pogodno za duge udaljenosti, visokog kapaciteta ili krhke/abrazivne materijale.

Gradijent pritiska i njegova važnost

Gradijent tlaka (mjeren u PA/M ili KPA/M) odnosi se na promjenu tlaka po jediničnoj duljini cjevovoda. U pneumatskom prenošenju ukazuje na gubitak energije uslijed trenja, gravitacije i otpora ubrzanja.

Ključni utjecaji gradijenta tlaka:

• Potrošnja energije: Viši gradijenti zahtijevaju više snage od puhača/kompresora.
• Stabilnost protoka: Optimalni gradijenti osiguravaju stabilan protok (npr. Protok utikača guste faze). Prenisko → začepljenje; Previsok → Prekomjerno trošenje i energetski otpad.
• Kapacitet prenošenja: U određenom rasponu, povećanje gradijenta povećava propusnost materijala.
• Materijal i oštećenja cjevovoda: Prekomjerni gradijenti povećavaju lom čestica i trošenje cjevovoda.

Eksperimentalne metode i metrike performansi

Eksperimentalno postavljanje

Tipična pneumatska testna oprema uključuje:

1. Opskrba zrakom (puhači, kompresori)
2. Sustav za hranjenje (ulagači vijaka, rotacijski ventili)
3. Prenošenje cjevovoda (prozirno za promatranje protoka)
4. Separator plin-čvrstog (cikloni, torbe filtri)
5. Vaganje i prikupljanje (mjerna propusnost materijala)
6. Senzori i DAQ sustav:

• Pretvarači tlaka (lokalni/globalni gradijenti)
• Flow meters (gas volume)
• Mjerenje brzine (LDV, PIV)
• Senzori temperature

Ključni pokazatelji uspješnosti

• Ukupni pad tlaka (ΔP Ukupno ) = plinska faza (ΔP

  G ) + čvrsta faza (ΔP

  s )

• Gradijent tlaka (ΔP/L) - parametar jezgre (PA/M)
• Brzina protoka mase (M s ) - kg/s ili t/h
• Omjer čvrstog plina (μ) = M S /M G
• Potrošnja energije (E) = Ulaz snage / M S
• Probijanje čestica i brzine trošenja cjevovoda

Ključni eksperimentalni nalazi

1. Gradijent tlaka u odnosu na prenošenje kapaciteta

• Povećanje gradijenta (većom brzinom plina/čvrstog opterećenja) povećava propusnost materijala, ali nelinearno.
• Primjer: za 2 mm plastične pelete u cijevi od 100 mm, podizanje ΔP/L sa 100 na 300 PA/m povećalo se propusnost od 0,5 na 2 t/h. Daljnja povećanja dale su smanjene prinose.

       2. Prijelazi režima protoka

• Razrijeđena faza: Naseljavanje čestica s niskim gradijentima; Optimalni gradijenti osiguravaju stabilnu ovjesu.
• Guste faze: gradijenti ispod 150 pA/m uzrokovali su začepljenje; 250–350 PA/M Održani stabilni protok utikača; > 450 PA/M poremećeno utikače u razrijeđeni protok.

       3. Kombinacije energetske učinkovitosti

• Krivulja u obliku slova U povezuje gradijent (ΔP/L) i potrošnja energije (E).
• Primjer: sustav na duge udaljenosti postigao je minimalnu potrošnju energije (5 kWh/t) pri ΔP/L = 50 kPa.



       4. Materijal i trošenje cjevovoda

• Visoki gradijenti (npr. 400 prema 200 PA/m) udvostručili su lom staklenih perlica (0,5% → 2,5%) i trošenje cijevi.

       5. Praćenje stabilnosti

• Fluktuacije tlaka (FFT analiza) nestabilnost signala (npr. Začepljenje rizika).

Inženjerska optimizacija uvida

1. Dizajn i odabir: Uskladite se gradijentni raspon do svojstava materijala (gustoća, abrazivnost) i zahtjevi za udaljenost/visinu.
2. Operativno podešavanje: prilagodite brzine zraka/dovoda za održavanje ΔP/L u "slatkoj točki" za učinkovitost.
3. Smart Control: IoT senzori + PID petlje vođeni AI-om za optimizaciju gradijenta u stvarnom vremenu.
4. Ublažavanje nošenja: Koristite cijevi obložene keramikom ili ojačane zavoje za abrazivne materijale.
5. Podešavanja specifična za materijal: Dodajte pomagala za protok ili modificirajte hrapavost cijevi kako biste promijenili potrebe gradijenta.

Zaključak i budući izgledi

Ova eksperimentalna analiza pokazuje kako gradijenti tlaka kritično utječu na učinkovitost, stabilnost i troškove pneumatske prenošenja. Budući napredak u prediktivnoj kontroli i adaptivnim sustavima u stvarnom vremenu AI obećava daljnju optimizaciju, pokretanje zelenijih, pametnijih industrijskih rješenja za prenošenje.
