Kako pneumatski transportni sustav može smanjiti prašinu, zastoje i gubitak materijala?

Sažetak

Premještanje prašaka, peleta i granula zvuči jednostavno dok se ne suočite s oblacima prašine, začepljenim kanalima, segregacijom, pokvarenim proizvodom i operaterima koji cijeli dan čuvaju točke prijenosa. Dobro dizajniranPneumatski transportni sustavpomiče rasuti materijal kroz zatvorene cjevovode pomoću kontroliranog protoka zraka, pomažući biljkama da ostanu čišće, sigurnije i dosljednije dok se smanjuje ručno rukovanje.

Ovaj vodič rastavlja odluke koje su zapravo važne za izvedbu i troškove rada, od vakuuma u odnosu na tlak do razrijeđene u odnosu na gustu fazu, filtracije, odabira zračne komore i usmjeravanja cjevovoda. Također uključuje praktični popis za provjeru, usporednu tablicu i često postavljana pitanja tako da možete prijeći s "trebamo nešto što funkcionira" na jasnu specifikaciju niskog rizika. Primjeri i preporuke odražavaju uobičajene industrijske uvjete i inženjerski pristup koji koristiShandong Yinchi Environmental Protection Equipment Co., Ltd.

Sadržaj

• Obris
• Koje probleme rješava pneumatski transport
• Kako radi pneumatski transportni sustav
• Vakuumski transport nasuprot transportu pod pritiskom
• Razrijeđena faza naspram guste faze
• Ključne komponente koje odlučuju o pouzdanosti
• Popis za provjeru dizajna prije kupnje
• Poluge energetskih i operativnih troškova
• Kontrola prašine i sigurnosna razmatranja
• Plan puštanja u rad i održavanja
• Slučajevi korištenja u stvarnom svijetu
• FAQ
• Zaključak i sljedeći koraci

Obris

• Prepoznajte svoje najveće bolne točke i kako "uspjeh" izgleda na podu
• Razumjeti osnove protoka zraka i čvrstih tvari kako bi prijedlozi bili usporedivi
• Odaberite pravi način prijenosa za udaljenost, raspored i točke preuzimanja
• Odaberite razrijeđenu ili gustu fazu na temelju krhkosti i kapaciteta proizvoda
• Zaključajte pouzdane komponente koje odgovaraju vašem ponašanju materijala
• Koristite popis za provjeru kako biste smanjili rizik prije izrade i instalacije
• Planirajte kontrolu prašine, siguran rad i mogućnost održavanja od prvog dana

Koje probleme rješava pneumatski transport

Ako razmišljate oPneumatski transportni sustav, vjerojatno to ne radite iz zabave. To činite jer vas vaša trenutna metoda prijenosa košta vremena, proizvoda i strpljenja.

• Prašina na mjestima prijenosakoji oblaže opremu, aktivira alarme za održavanje i stvara neudobne radne uvjete
• Materijalni gubitak i kontaminacijaod otvorenih transportera, curenja ili čestog čišćenja
• Premošćivanje i začepljenjeu žljebovima, lijevcima i pužnim hranilicama zbog nedosljednog protoka
• Nedosljedno šaržiranjeuzrokovane segregacijom, izlijevanjem ili nestabilnim brzinama punjenja
• Visoka ovisnost o radugdje operateri moraju intervenirati kako bi zadržali kretanje materijala
• Oštećenje proizvodakao što je lomljenje peleta, trošenje praha ili prekomjerno stvaranje sitnih čestica
• Ograničenja izgledakada trebate rutu oko struktura, preko katova ili do silosa

Transport zatvorenim cjevovodom pomaže jer smanjuje izložene točke prijenosa i pomiče materijal kontroliranim zrakom i tlakom. To znači manje mjesta za izlazak prašine, manje mjesta za prolijevanje i manje mjesta za skrivanje "tajnovitih zastoja".

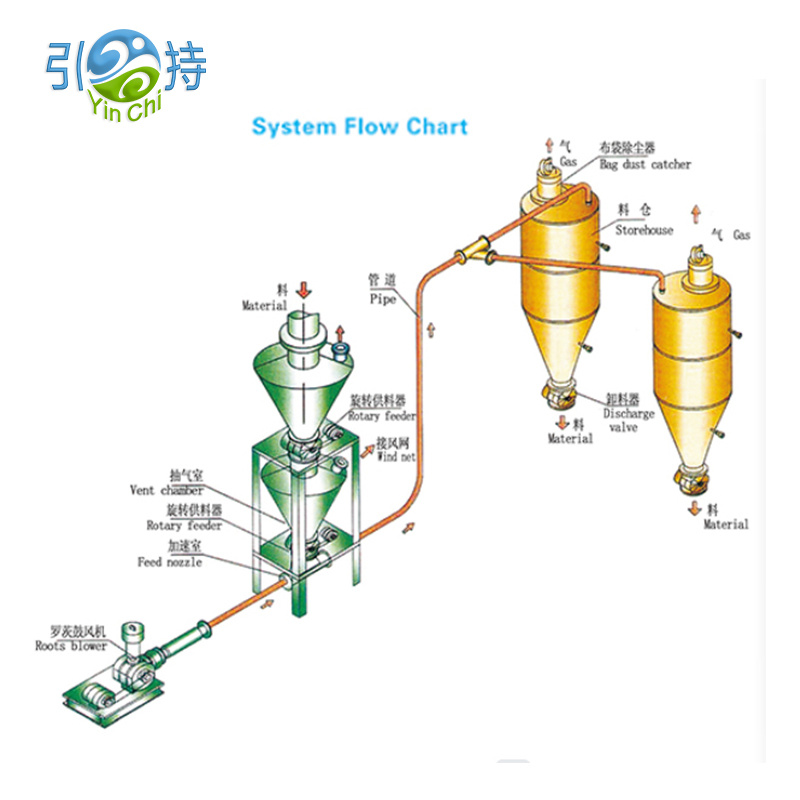

Kako radi pneumatski transportni sustav

Na visokoj razini, aPneumatski transportni sustavprenosi krute tvari u rasutom stanju kroz cijev koristeći razliku tlaka i protok zraka. Materijal ulazi u transportnu liniju na točki preuzimanja, putuje do prijemne posude, a zrak se odvaja od krutine filtracijom.

Što se događa unutar cijevi

• Protok zraka daje pokretačku snagu
• Čvrste tvari se povlače ili guraju ovisno o načinu prijenosa
• Brzina mora biti dovoljno visoka da spriječi taloženje, ali ne toliko visoka da uništi proizvod ili troši energiju
• Zavoji, duge vožnje i promjene visine dodaju otpor i utječu na stabilnost

Ono što trebate zahtijevati od bilo kojeg dizajna

• Stabilan prijenos bez valova, začepljenja ili "podrigivanja" na prijemniku
• Predvidljiva brzina dodavanja kroz smjene, sezone i promjene serije materijala
• Rad otporan na prašinu s filtracijom veličine za stvarne uvjete proizvodnje
• Razuman pristup za održavanje habajućim točkama i filtrima

Vakuumski transport nasuprot transportu pod pritiskom

Jedan od prvih izbora je hoće li vaša transportna linija vući materijal (vakuum) ili gurati materijal (pritisak). Oba mogu dobro funkcionirati, ali rješavaju različite probleme biljaka.

Praktično pravilo je da počnete s izgledom. Ako trebate preuzeti s nekoliko točaka i dostaviti na jedno mjesto, vakuumska rješenja često pojednostavljuju mrežu. Ako trebate isporučiti materijal u udaljeni silos ili više spremnika, transport pod pritiskom može bolje odgovarati.

Razrijeđena faza naspram guste faze

Ovdje mnogi projekti uspiju ili propadnu. IstiPneumatski transportni sustavmože se ponašati lijepo s jednim materijalom i užasno s drugim ako je izbor faze pogrešan.

Razrijeđena faza

• Materijal se prenosi strujom zraka relativno velike brzine
• Često je jednostavnije za upravljanje i može rukovati širokim rasponom prašaka i peleta
• Rizik: veća brzina može povećati trošenje, buku i habanje proizvoda

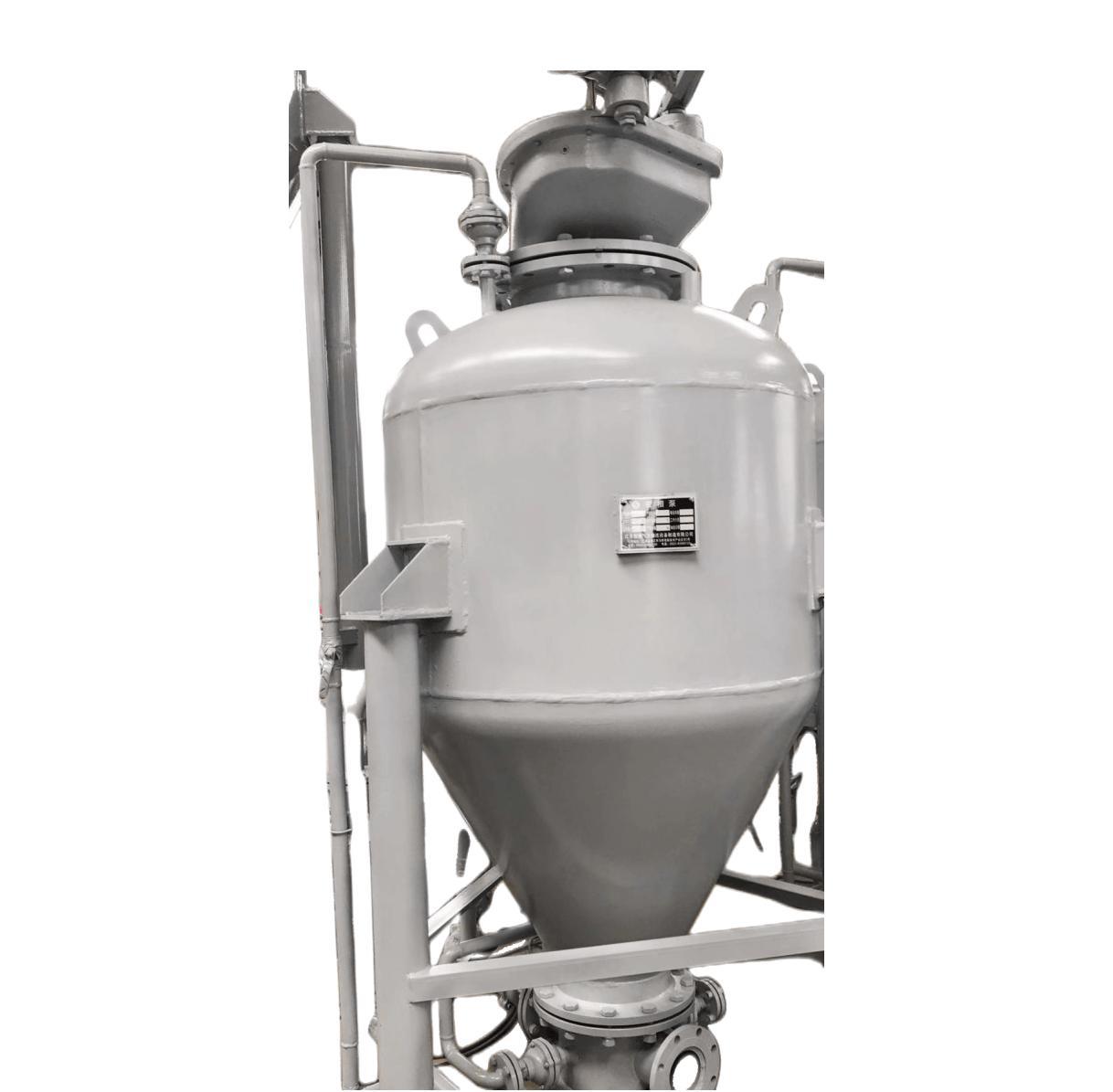

Gusta faza

• Materijal se kreće nižom brzinom na način koji je više "puž" ili "čep".
• Često se preferira za lomljive proizvode, abrazivne praškove ili kada se umanjuju razgradnje
• Rizik: može zahtijevati pažljivije hranjenje, kontrolu tlaka i podešavanje specifično za materijal

Ako vaše postrojenje ima problema poput lomljenja peleta, previše sitnih čestica ili vidljive erozije na zavojima, gusta faza (ili strategija niže brzine) postaje ozbiljan kandidat. Ako je vaš glavni problem jednostavno pouzdan transport s jednostavnom kontrolom, razrijeđena faza može biti najbrži put do stabilnosti.

Ključne komponente koje odlučuju o pouzdanosti

Ponude mogu izgledati slično na papiru, ali odabir komponenti otkriva razumije li dobavljač vaš materijal. Ovdje su dijelovi koji najčešće odlučuju o svakodnevnoj izvedbi.

• Uređaj za hranjenjekao što je rotacijski ventil zračne komore, venturijeva cijev ili dovod tlačne posude, odabrani za kontrolu curenja i stabilnu količinu krutih tvari
• Izvor zrakakao što je puhalo, ventilator ili kompresor, dimenzioniran za traženi tlak i protok s marginom za punjenje filtra
• Transportna linijauključujući promjer cijevi, zavoje i habajuće dijelove, dizajnirane da ograniče pad tlaka i spriječe taloženje
• Prijemnik i filtracijauključujući područje filtra, metodu čišćenja i pražnjenje prašine, dizajnirano za kontinuirani rad bez gušenja
• Kontrole i instrumentacijauključujući senzore tlaka, diferencijalni tlak kroz filtre i blokade koje sprječavaju slučajeve začepljenja

Za mnoge tvornice, ventil zračne komore je tihi izazivač problema. Previše curenja znači nestabilan prijenos, loše odvajanje prijemnika i neočekivanu prašinu. Preuski ili loše usklađeni razmaci mogu uzrokovati vrućinu, vezivanje i česta zaustavljanja. Uskladite zračnu komoru s veličinom čestica, temperaturom, abrazivnošću i potrebnom razinom brtvljenja.

Popis za provjeru dizajna prije kupnje

Koristite ovaj kontrolni popis za usporedbu prijedloga i smanjenje neugodnih iznenađenja nakon instalacije. Cilj nije savršenstvo, to je kontrola rizika.

• Profil materijalauključujući nasipnu gustoću, raspon veličine čestica, osjetljivost na vlagu, ljepljivost, abrazivnost i temperaturu
• Ciljani kapacitetiuključujući prosječnu stopu, vršnu stopu i učestalost pojavljivanja vršnih vrijednosti
• Udaljenost i rutauključujući ukupnu ekvivalentnu duljinu, broj zavoja, okomita podizanja i dostupne točke oslonca
• Mjesta preuzimanja i pražnjenjauključujući koliko izvora i odredišta trebate sada i unutar dvije godine
• Standard čistoćeuključujući koliko je prašine prihvatljivo oko prijamnika i kako kućanstvo izgleda danas
• Struja i komunalijeuključujući raspoloživi električni kapacitet i je li komprimirani zrak stabilan i suh
• Upravljanje trošenjemuključujući stil savijanja, zamjenjive habajuće dijelove i pristup radi pregleda
• Pristup za održavanjeuključujući prostor za promjenu filtera, prostor za servis zračne komore i sigurne izolacijske točke
• Plan puštanja u raduključujući testna izvođenja s vašim stvarnim materijalom, ne samo s "tipičnim" uzorcima

Ako prijedlog izbjegava te teme ili na njih nejasno odgovara, to nije praznina "lijepo je imati". Odatle će kasnije doći vaš zastoj.

Poluge energetskih i operativnih troškova

Operativni trošak ne ovisi samo o veličini motora. Radi se o tome može li sustav pomicati materijal najnižom stabilnom brzinom i pritiskom za vaše specifične uvjete.

• Izbor promjera cijevidramatično utječe na brzinu i pad tlaka
• Disciplina usmjeravanjakao što je manje oštrih zavoja smanjuje turbulenciju i trošenje
• Kontrola protoka zrakapomaže u izbjegavanju pretjeranog puhanja materijala samo da bi "bili sigurni"
• Dimenzioniranje filterasprječava visoki diferencijalni tlak koji tjera izvor zraka na jači rad
• Upravljanje curenjemna zračnim komorama i spojevima smanjuje gubitak zraka i nestabilan protok

Uobičajeni skriveni trošak je rad pri prevelikoj brzini zraka jer sustav nema dovoljno instrumenata. S boljim nadzorom tlaka i filtera, operateri mogu vjerovati procesu, a ne svojim instinktima, a vi možete održavati cjevovod u stabilnom, učinkovitom prozoru.

Kontrola prašine i sigurnosna razmatranja

Prašina nije samo problem čistoće. Fine čestice mogu se lako prenijeti u zrak, migrirati u ležajeve i električne ormare i stvoriti neugodna radna okruženja. Zatvoreni transport smanjuje broj otvorenih prijenosnih točaka, ali kontrola prašine i dalje ovisi o pametnom primanju i filtriranju.

Praktične mjere koje čine vidljivu razliku

• Koristite prijemnik s dovoljnom površinom filtra kako bi filtracija ostala stabilna tijekom dugih ciklusa
• Odaberite metodu čišćenja filtera koja odgovara vašem radnom ciklusu i ponašanju prašine
• Planirajte ispuštanje prašine tako da sitne čestice ne uđu ponovno u radni prostor tijekom pražnjenja
• Zabrtvite spojeve i održavajte brtve kako bi sustav bio istinski zatvoren
• Otvore za inspekciju držite dostupnima kako "mali problemi" ne bi postali iznenadni čepovi

Ako je vaš materijal zapaljiv ili iznimno fin, raspravite o sigurnosnim zahtjevima za pojedino postrojenje rano u projektu. Dobar inženjering je proaktivan: pretpostavlja varijabilnost u stvarnom svijetu i ugrađuje zaštitne slojeve umjesto da se oslanja na savršeno ponašanje operatera.

Plan puštanja u rad i održavanja

A Pneumatski transportni sustavne treba zahtijevati junaštvo. Najlakši način da to postignete je tretirati puštanje u rad kao dio dizajna, a ne naknadnu misao.

• Osnovni tests vašim stvarnim materijalom pri očekivanoj temperaturi i rasponu vlage
• Provjera brzinekako biste potvrdili da ste iznad ograničenja poravnanja bez pretjeranog ubrzavanja
• Promatranje opterećenja filtrakako biste potvrdili da ciklus čišćenja održava stabilnim diferencijalni tlak
• Plan pregleda istrošenostiza zavoje i zone visokog udara u definiranim vremenskim intervalima
• Strategija rezervnih dijelovas naglaskom na brtve zračne komore, elemente filtera i habajuće dijelove

Većina "misterioznih problema" pojavljuje se kao uzorci u tlaku, diferencijalnom tlaku filtera i opterećenju motora. Instrumenti ne moraju biti otmjeni, moraju biti inteligentno postavljeni i stvarno korišteni.

Slučajevi korištenja u stvarnom svijetu

Ovdje su uobičajeni scenariji u kojima postrojenja biraju pneumatski transport i za što obično optimiziraju.

• Prijenos praha u miješalicedaje prioritet skupljanju nepropusnom za prašinu i dosljednom dodavanju radi zaštite kvalitete serije
• Transport peleta u silosedaje prioritet nježnom rukovanju i savijanjima otpornim na habanje kako bi se smanjile sitne sitnosti
• Stanice za odlaganje vrećadajte prednost lokalnom odsisavanju prašine i čistom prijemu kako biste zaštitili operatere
• Višestruki prijemi u jednu procesnu linijudaje prioritet stabilnoj logici prebacivanja i uravnoteženom usisu

Zajednička nit je kontrola varijabilnosti. Materijalne promjene. Promjene vlažnosti okoline. Operatori se mijenjaju. Sustav i dalje mora isporučivati ​​stabilan protok bez potrebe za stalnom ručnom intervencijom.

FAQ

P1. Koje podatke trebam pripremiti prije nego što zatražim ponudu

Navedite svoj naziv materijala, raspon nasipne gustoće, raspon veličine čestica, osjetljivost na vlagu, temperaturu, željeni kapacitet, udaljenosti, broj savijanja i točke preuzimanja i pražnjenja. Ako imate fotografije trenutnih prijenosnih točaka i okolne situacije s prašinom, to pomaže inženjerima u projektiranju prema stvarnosti, a ne prema pretpostavkama.

Q2. Hoće li pneumatski sustav oštetiti lomljive pelete ili granule

Može ako je brzina previsoka ili su zavoji loše odabrani. Zato su odabir faze, usmjeravanje i dizajn zavoja važni. Kada je integritet proizvoda kritičan, strategije niže brzine i usmjeravanje prema trošenju mogu značajno smanjiti trošenje.

Q3. Zašto se neki sustavi spajaju čak i kada je motor snažan

Začepljenje je često uzrokovano nestabilnim dovođenjem, previše oštrih zavoja, netočnim omjerom zraka i čvrste tvari, prianjanjem uzrokovanim vlagom ili ograničenjem filtra koji mijenja protok zraka tijekom rada. Više snage ne stvara automatski stabilan transport.

Q4. Kako mogu smanjiti prašinu oko prijemnika

Usredotočite se na područje filtracije prijemnika, pravilno čišćenje filtra, zabrtvljene spojeve i metodu kontroliranog pražnjenja zarobljene sitne čestice. Problemi s prašinom obično dolaze od premale filtracije ili lošeg brtvljenja, a ne od samog "pneumatskog prijenosa".

P5. Može li jedan sustav obraditi više materijala

Ponekad, ali to ovisi o tome koliko su ti materijali različiti u gustoći, veličini čestica i ponašanju tečenja. Ako morate rukovati s više materijala, zatražite dizajn koji definira stabilne radne prozore i uključuje praktične korake izmjene i čišćenja.

Zaključak i sljedeći koraci

A Pneumatski transportni sustavnije jednokratna kupnja, to je procesna odluka. Kada se faza, izvor zraka, način dodavanja, usmjeravanje i filtracija usklade s vašim materijalom i rasporedom, dobivate čišće podove, manje prekida i predvidljiviju proizvodnju. Kad nisu, dobijete prašinu, čepove i sustav koji svi izbjegavaju.

Ako želite dizajn koji odgovara uvjetima vaše biljke i ponašanju materijala,Shandong Yinchi Environmental Protection Equipment Co., Ltd.može vam pomoći definirati jasnu specifikaciju, usporediti načine prijenosa i izraditi praktični plan za instalaciju i rad. Jeste li spremni smanjiti prašinu i stabilizirati prijenosne točke? kontaktirajte naskako bismo razgovarali o vašoj prijavi i dobili prilagođeno rješenje.
